561. Fourier Analysis (Soundkarten-Tool)
- < Vorheriges Bild
- 561. Fourier Analysis (Soundkarten-Tool)
- Nächstes Bild >
von JPD
Gepostet am Freitag, 6. August 2010
Du musst eingeloggt sein, um eine Bewertung abgeben zu können.
Update 02.11.2011:
In der Zwischenzeit funktioniert die Kommunikation mit der winmm.dll fehlerfrei und die Fensterfunktionen wurden zu Blackman-Harris angepasst. Musste noch einige Änderungen vornehmen, vor allem die Gamma-Korrektur wurde verbessert und dem Spektrum vom 120 db (typisch) angepasst.
Außerdem habe ich eine vu-anzeige mit 16 Bit eingebaut.
Leider bis jetzt noch früher Beta-Status.
Grüße Jan
----
Hallo zusammen,
heute möchte ich mal eines meiner kleinen Projekte vorstellen.
Ich habe mich die letzten Monate mit der Fourier-Analyse beschäftigt und mein aktueller Projektstatus sieht wie folgt aus:
- Berechnen der Frequenzanteile mit Phase (unabhängige Samplegröße)
- Berechnen des db-Wertes (bei 16 Bit bis -96,3 db)
Das Ganze läuft inzwischen in Echtzeit und könnte bald als Analyse-Tool für Soundkarten rauskommen. Zum Beispiel zum Aufzeichnen von alten Tapes oder Kontrolle am Line-In. Probleme bereitet mir noch die winmm.dll (grrrr), eventuell lässt sich hier noch etwas anderes finden (bin für jeden Ratschlag dankbar).

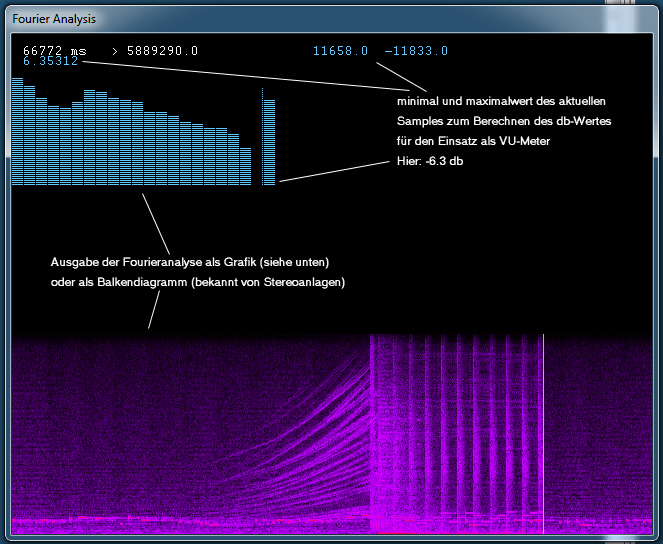

Hier seht ihr nur einen Test, die GUI dazu ist noch in Entwicklung.
Grüße Jan
PS: Die FFT sieht ziehmlich "verrauscht" aus, sind aber die Hintergrundgeräusche des Liedes. Ein einzelner Sinus ergibt einen schwarzen Hintergrund mit richtigem Peak.
In der Zwischenzeit funktioniert die Kommunikation mit der winmm.dll fehlerfrei und die Fensterfunktionen wurden zu Blackman-Harris angepasst. Musste noch einige Änderungen vornehmen, vor allem die Gamma-Korrektur wurde verbessert und dem Spektrum vom 120 db (typisch) angepasst.
Außerdem habe ich eine vu-anzeige mit 16 Bit eingebaut.
Leider bis jetzt noch früher Beta-Status.
Grüße Jan
----
Hallo zusammen,
heute möchte ich mal eines meiner kleinen Projekte vorstellen.
Ich habe mich die letzten Monate mit der Fourier-Analyse beschäftigt und mein aktueller Projektstatus sieht wie folgt aus:
- Berechnen der Frequenzanteile mit Phase (unabhängige Samplegröße)
- Berechnen des db-Wertes (bei 16 Bit bis -96,3 db)
Das Ganze läuft inzwischen in Echtzeit und könnte bald als Analyse-Tool für Soundkarten rauskommen. Zum Beispiel zum Aufzeichnen von alten Tapes oder Kontrolle am Line-In. Probleme bereitet mir noch die winmm.dll (grrrr), eventuell lässt sich hier noch etwas anderes finden (bin für jeden Ratschlag dankbar).
Hier seht ihr nur einen Test, die GUI dazu ist noch in Entwicklung.
Grüße Jan
PS: Die FFT sieht ziehmlich "verrauscht" aus, sind aber die Hintergrundgeräusche des Liedes. Ein einzelner Sinus ergibt einen schwarzen Hintergrund mit richtigem Peak.
