	Megamag Betreff: Z-Sorting Problem bei EntityOrder	Mo, Nov 09, 2009 16:47 Antworten mit Zitat
Kurz und knapp: Ich benutze die Draw3D, um ein GUI zu zeichenen. Diese Images zeichne ich mit Order -12 (und ja, das muss auch so bleiben). Nun muss ich ein 3D-Objekt über dieses GUI legen. LAde also das Mesh ganz normal, setze EntityOrder für das Mesh auf -13 und es wird auch korrekt über der GUI angezeigt. aber dann kam etwas, was mich sehr wunderte. Auf einmal konnte ich einige Faces vom Modell sehen, die eigentlich verdeckt sein müssen. Auch nach löschen unnötiger Triangles beim Modell ist es immer noch da. Dann lese ich in der Hilfe, dass EntityOrder das Z-Sorting des Modells zerstört. Na wunderbar. Gibt es irgendeine Möglichkeit, das Objekt über der GUI zu zeichnen, ohne dass es Z-Sorting Probleme gibt? Das wäre nämlich ziemlihc blöd, wenn das nicht klappen würde... ,-Megamag

Megamag

Betreff: Z-Sorting Problem bei EntityOrder

Mo, Nov 09, 2009 16:47
Antworten mit Zitat

Kurz und knapp:
Ich benutze die Draw3D, um ein GUI zu zeichenen. Diese Images zeichne ich mit Order -12 (und ja, das muss auch so bleiben). Nun muss ich ein 3D-Objekt über dieses GUI legen. LAde also das Mesh ganz normal, setze EntityOrder für das Mesh auf -13 und es wird auch korrekt über der GUI angezeigt. aber dann kam etwas, was mich sehr wunderte. Auf einmal konnte ich einige Faces vom Modell sehen, die eigentlich verdeckt sein müssen. Auch nach löschen unnötiger Triangles beim Modell ist es immer noch da. Dann lese ich in der Hilfe, dass EntityOrder das Z-Sorting des Modells zerstört. Na wunderbar. Gibt es irgendeine Möglichkeit, das Objekt über der GUI zu zeichnen, ohne dass es Z-Sorting Probleme gibt? Das wäre nämlich ziemlihc blöd, wenn das nicht klappen würde...

user posted image

,-Megamag

	ZaP	Mo, Nov 09, 2009 17:31 Antworten mit Zitat
Erst das Modell rendern, den Bufferinhalt dann in eine Textur kopieren und zum schluss auf ein Quad legen.
Starfare: Worklog, Website (download)

ZaP

Mo, Nov 09, 2009 17:31
Antworten mit Zitat

Erst das Modell rendern, den Bufferinhalt dann in eine Textur kopieren und zum schluss auf ein Quad legen.

Starfare: Worklog, Website (download)

	Noobody	Mo, Nov 09, 2009 18:09 Antworten mit Zitat
Dann doch lieber zuerst das HUD rendern, die Welt verstecken (oder eine zweite Kamera verwenden), die 3D-Modelle einblenden und dann ein zweites mal drüberrendern. Mit CameraClsMode kannst du verhindern, dass beim zweiten Mal rendern der bisherige Bildschirminhalt gelöscht wird.
Man is the best computer we can put aboard a spacecraft ... and the only one that can be mass produced with unskilled labor. -- Wernher von Braun

Noobody

Mo, Nov 09, 2009 18:09
Antworten mit Zitat

Dann doch lieber zuerst das HUD rendern, die Welt verstecken (oder eine zweite Kamera verwenden), die 3D-Modelle einblenden und dann ein zweites mal drüberrendern.

Mit CameraClsMode

kannst du verhindern, dass beim zweiten Mal rendern der bisherige Bildschirminhalt gelöscht wird.

Man is the best computer we can put aboard a spacecraft ... and the only one that can be mass produced with unskilled labor. -- Wernher von Braun

	Megamag	Fr, Nov 27, 2009 17:00 Antworten mit Zitat
Sorry, dass ich erst so spät antwote, hatte andere Dinge im Kopf Ähm, ich wollte nur mal wissen, wie diese Lösung denn umzusetzen wäre? Du meinst ich soll das HUD rendern, danach dieses ausblenden, 3D Objekt einblenden und drübberrendern? Die Frage ist aber, wie ich das HUD ausblenden soll. Wie gesagt, ich zeichne das mit "DrawImage3D" und es gibt soweit ich weiß kein "HIdeImage3D" oder so ^^ EDIT: Oh, Mann ich müsste ja dann auch vorher noch den Rest der Welt verstecken... Das wird ja eine riesen arbeit bei jedem Objekt erst noch überall eine HideFunktion noch dazuzuschreiben... Okay, vergesst, was ich dort oben geschrieben habe /\ Ich habe es jetzt mal mit einer 2. Kamera probiert: Also, ich habe eine 2. Kamera gemacht. Diese habe ich weit weg von der Originalszene gesetzt, die Objekte davor. Hier der Code der Cam: Code: [AUSKLAPPEN] [EINKLAPPEN] Global shopcam=CreateCamera() EntityOrder shopcam,-2000 CameraClsMode shopcam, True, False PositionEntity shopcam,0,10,-18+1000 RotateEntity shopcam,EntityPitch(cam),EntityYaw(cam),EntityRoll(cam) HideEntity shopcam Dann leifert die Kamera folgendes Bild, wenn sie rendert, darunter das Bild, wie es von der normalen Cam gerendert wird: https://www.blitzforum.de/upload/file.php?id=7517 Soweit, so gut. Aber ich schaffe es nicht, dass die beiden Objekte nun über das gerenderte der anderen Cam gerendert werden. Hier habe ich mal den Code, den ich versucht habe: Code: [AUSKLAPPEN] [EINKLAPPEN] If s\group=2 Then RenderWorld HideEntity cam ShowEntity shopcam RenderWorld HideEntity shopcam ShowEntity cam RenderWorld EndIf Vielleicht kann mir hier ja nochmal jemand helfen EDIT: Gut, wenn man so blöd ist, wie ich und "CameraClsMode shopcam, True, False" statt "CameraClsMode shopcam, false,True" schreibt, geht's natürlich auch nicht. Dann ist der ganze renderkram auch unnötig. Blöd ist zwar, dass EntityAlpha das Z-Sorting zwar immer noch irgendwie zerstört, aber es geht immerhin...

Megamag

Fr, Nov 27, 2009 17:00
Antworten mit Zitat

Sorry, dass ich erst so spät antwote, hatte andere Dinge im Kopf Rolling Eyes

Ähm, ich wollte nur mal wissen, wie diese Lösung denn umzusetzen wäre?
Du meinst ich soll das HUD rendern, danach dieses ausblenden, 3D Objekt einblenden und drübberrendern? Die Frage ist aber, wie ich das HUD ausblenden soll. Wie gesagt, ich zeichne das mit "DrawImage3D" und es gibt soweit ich weiß kein "HIdeImage3D" oder so ^^

EDIT: Oh, Mann ich müsste ja dann auch vorher noch den Rest der Welt verstecken... Das wird ja eine riesen arbeit bei jedem Objekt erst noch überall eine HideFunktion noch dazuzuschreiben...

Okay, vergesst, was ich dort oben geschrieben habe /\
Ich habe es jetzt mal mit einer 2. Kamera probiert:

Also, ich habe eine 2. Kamera gemacht. Diese habe ich weit weg von der Originalszene gesetzt, die Objekte davor. Hier der Code der Cam:
Code: [AUSKLAPPEN]

Global shopcam=CreateCamera()
EntityOrder shopcam,-2000
CameraClsMode shopcam, True, False
PositionEntity shopcam,0,10,-18+1000
RotateEntity shopcam,EntityPitch(cam),EntityYaw(cam),EntityRoll(cam)
HideEntity shopcam

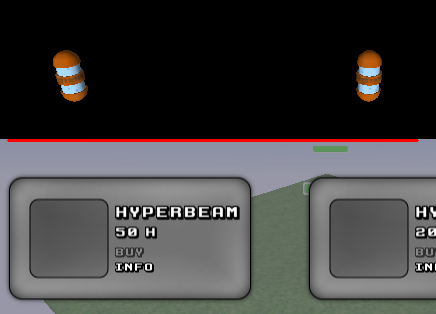

Dann leifert die Kamera folgendes Bild, wenn sie rendert, darunter das Bild, wie es von der normalen Cam gerendert wird:
https://www.blitzforum.de/upload/file.php?id=7517
Soweit, so gut. Aber ich schaffe es nicht, dass die beiden Objekte nun über das gerenderte der anderen Cam gerendert werden. Hier habe ich mal den Code, den ich versucht habe:
Code: [AUSKLAPPEN]

      If s\group=2 Then
         RenderWorld
         HideEntity cam
         ShowEntity shopcam
         RenderWorld
         HideEntity shopcam
         ShowEntity cam
         RenderWorld
      EndIf

Vielleicht kann mir hier ja nochmal jemand helfen Very Happy

EDIT: Gut, wenn man so blöd ist, wie ich und "CameraClsMode shopcam, True, False" statt "CameraClsMode shopcam, false,True" schreibt, geht's natürlich auch nicht. Dann ist der ganze renderkram auch unnötig. Blöd ist zwar, dass EntityAlpha das Z-Sorting zwar immer noch irgendwie zerstört, aber es geht immerhin... Very Happy
